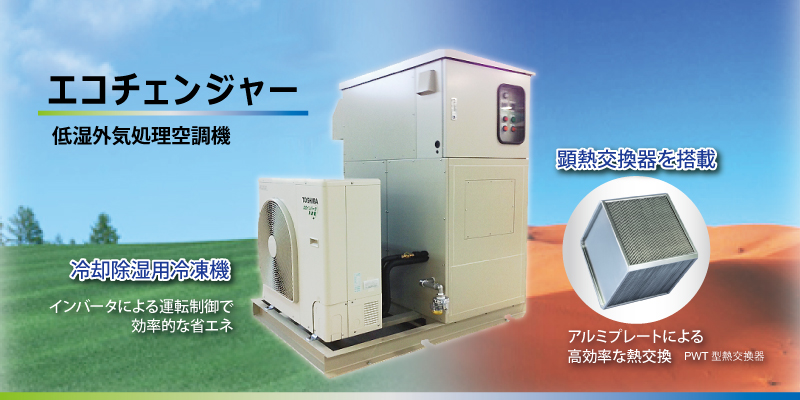

省エネ型 低湿外気処理空調機
「エコチェンジャー」
質の高い給気に 高効率に低湿な環境をつくる
低湿外気処理空調機「エコチェンジャー」は、年間を通じて低露点空気を安定供給します。 エコチェンジャーに搭載の顕熱交換器が「高温多湿な外気の予冷」と「過冷却空気の再熱」を高効率に熱交換するのでランニングコストが低減され、省エネに貢献します。
クリーンルーム・恒温恒湿室など精度が要求されるエリアへの外気導入に、 冷却・除湿を行える専用空調機が必要なところに、食品加工場のカビや菌の原因となる結露防止に、エコチェンジャーは最適です。
1
特長
省エネ型低露点外気処理空調機をおすすめするメリット
-
1
外気を露点9℃に変換 〔低湿な空気を安定供給〕
- 年間を通じて、外気を露点９℃の空気に変換し安定供給することにより、低湿な環境をつくります
- ・一般の空調機では除湿しきれない外気を、低露点空気にすることで低湿な空気として屋内へ給気（温湿度は成り行き）
- ・屋内空調機の負荷を軽減します
-
2
顕熱交換器の採用により、優れた省エネ性を実現
- ブラインチラーとの比較 ※ECU-3000の場合 ランニングコストを約30%低減・イニシャルコストを約15%低減
- ・ランニングコスト：200m2、作業員75〜100⼈が作業する屋内で、1⽇12時間・⽉25⽇として6⽉〜9⽉の4ヶ⽉間運⽤した場合（当社比）
- ・イニシャルコスト：ブラインチラー＋エアハン＋再熱電気ヒーターの合計価格とECU-3000の⽐較（当社比）
-
3
施工性の向上
- 冷凍機一体型ユニット（屋外設置用）で、現場工事を大きく軽減 冷媒配管工事が不要で、ダクト工事と一次側電源工事のみ
- ※冷凍機別置型ECU-3000は、現地での冷媒配管工事、電気配線工事が必要となります。
2
用途
低湿外気処理空調機 活躍シーン
- 外気導入量が必要な屋内に
- 温湿度制御エリアへの外気供給
- 陽圧化（加圧給気）
- 屋内の環境改善（多湿・結露防止）
- 室内空気の換気
（CO2濃度1000mmp以下）
3
製品仕様
外気処理空調ユニット「エコチェンジャー」3機種
| 型式 | 冷凍機一体型ユニット | 冷凍機別置型 | |||
|---|---|---|---|---|---|
| ECU-600 | ECU-1300 | ECU-3000 | |||
| 給気風量 （露点温度 9℃DP） |
600m3/h | 1300m3/h | 3000m3/h | ||
| 機器 | 冷凍機 | 呼称出力 | 2.2kW | 3.75kW | 4.5kW ×2 |
| 冷却能力 ※1 | 8.33kW | 18.07kW | 24.2kW ×2 | ||
| 冷媒 | R407C | R410A | R410A | ||
| 定格電流 ※1 | 13.1A | 24.8A | 34.1A ×2 | ||
| 使用数 | 1台 | 1台 | 2台 | ||
| 送風機 | 0.4kW 2.5A | 1.5kW 6.2A | 2.2kW 9.6A | ||
| 熱交換器 | PWT10 400/600-3.5 | PWT10 500/800-5.5 | PWT10 700/800-7.0 | ||
| 冷却コイル | EL500/10段/10列/P3 | EL660/12段/10列/P3 | EL550/24段/14列/P2.5 ×2 | ||
| 機外静圧 | 500Pa | 500Pa | 500Pa | ||
| 騒音値 ※2 | 66dB | 68dB | 68dB | ||
| 外形寸法 | 1550×1500×H1750mm | 1750×1770×H1915mm | 本体 1500×3250×H2700mm 冷凍機 1202×514×H1563mm |
||
| 製品質量 | 460kg | 680kg | 本体1400kg 冷凍機220kg×2 |
||
- ※1 外気33℃ 60%RH 条件における値です。
- ※2 吸込口より1m地点での測定値です。
- ※3 冷凍機の低GWP冷媒対応は特注仕様となりますので、ご相談ください。
4
導入事例
-
1
ECU-1300 食品工場の低温包装室
【換気】 -
2

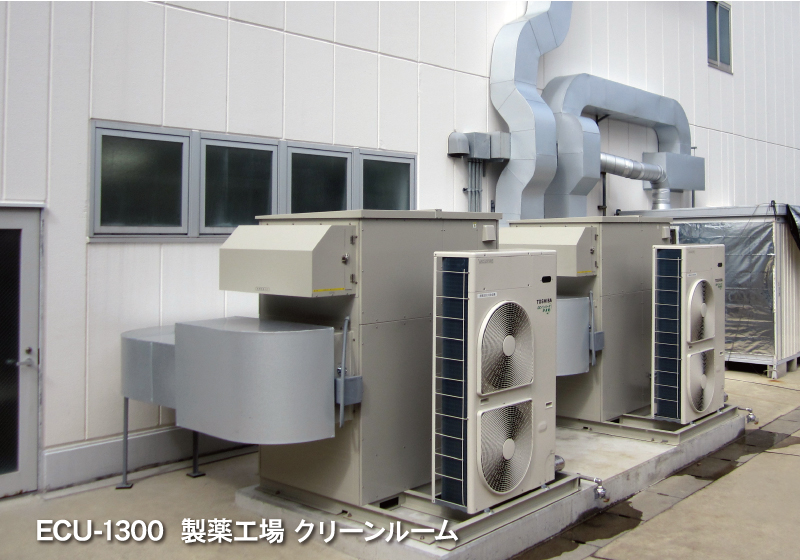

ECU-1300 製薬工場のクリーンルーム
【結露対策】 -
3

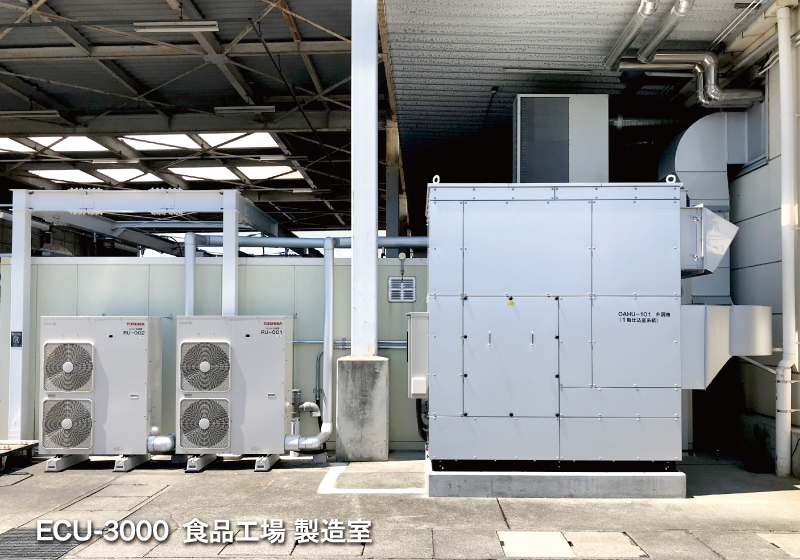

ECU-3000 食品工場の製造室 【陽圧化】
-
4

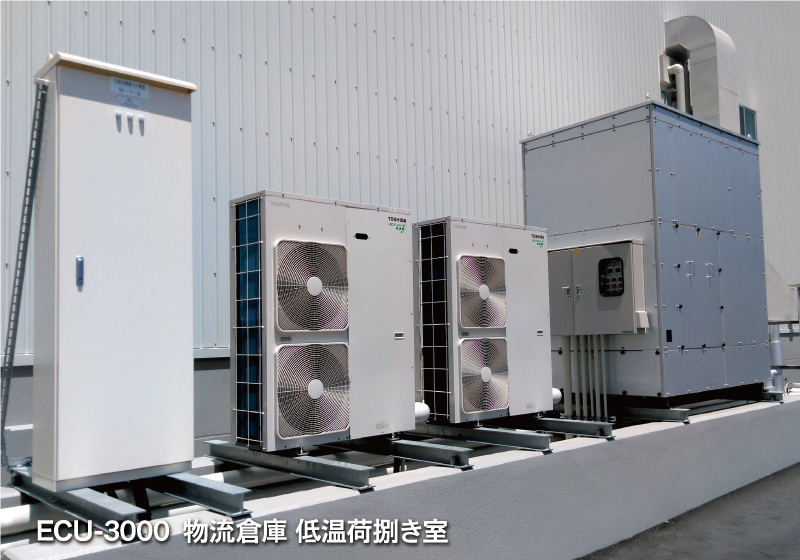

ECU-3000 物流倉庫の低温荷捌き室
【霜付き・結露対策】
