冷媒用ワンタッチ継手 「スーパーバイト」 SB1 (ESSEN製)

工具や火気を使わずワンタッチで接続 ~火無継手のさらなる革新~

冷媒用ワンタッチ継手 「スーパーバイト」 SB1 (ESSEN製) 画像

冷媒用ワンタッチ継手「スーパーバイト」 は、工具を使わず銅管を差し込むだけで接続できるワンタッチ施工の冷媒用火無継手です。 ボディは丈夫な真鍮製。内部に採用された二重のゴムシールで冷媒漏れを防ぎます。
ユニオンタイプ 1/4(2分)~7/8(7分)の6サイズをご用意しております。

1

動画で見る

冷媒用ワンタッチ継手「スーパーバイト」の商品説明と施工手順

2

特長

冷媒用ワンタッチ継手 SB1

  • 1

    工具不要

    • 接合するための専用工具はいりません。専用工具なしで接続できます。
  • 2

    銅管に差し込むワンタッチ接続

    • 差し込むだけのワンタッチ施工で、レンチ等での締め込み作業が不要です。
    • 施工講習の必要はなく、技量に左右されず接続が可能。
  • 3

    冷媒漏れを防ぐ安心構造

    • 2重のゴムシールで密閉され、冷媒漏れの心配はありません。
  • 4

    丈夫な真鍮ボディ

    • スーパーバイトは、UL規格の認定製品であり、安心してご使用いただけます。
  • 5

    火を使わず、施工時間を短縮

    • 接続に火を使わないので、火災や火傷の心配がなく安全です。
    • また、ロウ付けで必要だった防炎シートによる養生といった付帯作業が不要となり、施工時間を大幅に短縮します。

3

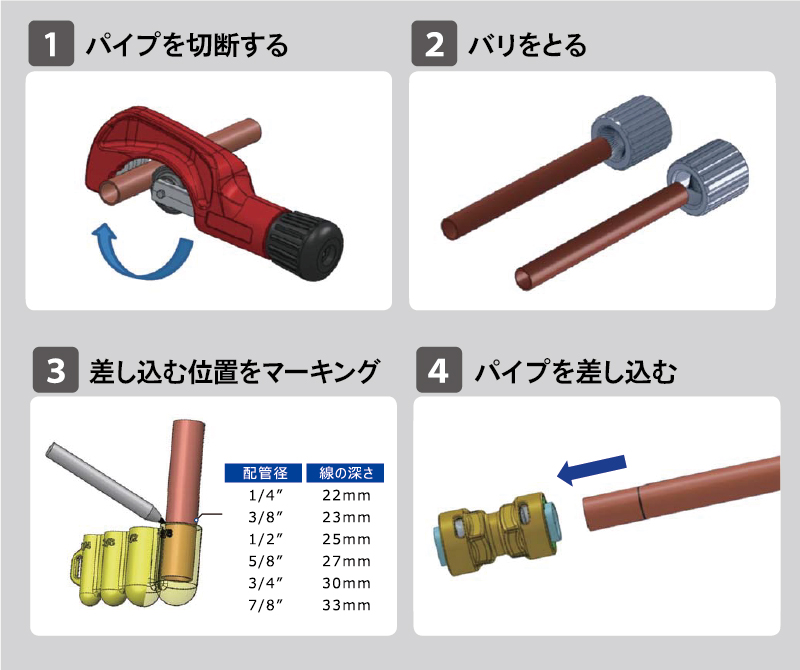

取付方法

火や専用工具を使わずワンタッチで接続できる冷媒用ワンタッチ継手

  • 1

    銅管を切断する

  • 2

    バリをとる

  • 3

    差し込む位置をマーキング

  • 4

    銅管を差し込む

取付方法 画像

4

仕様

型式 適用配管サイズ 継手 外形サイズ
SB1 1/4 6.35 mm 48×20 mm
SB1 3/8 9.52 mm 50×24 mm
SB1 1/2 12.7 mm 54×27 mm
SB1 5/8 15.88 mm 57×30 mm
SB1 3/4 19.05 mm 65.5×37 mm
SB1 7/8 22.22 mm 66.5×40 mm
