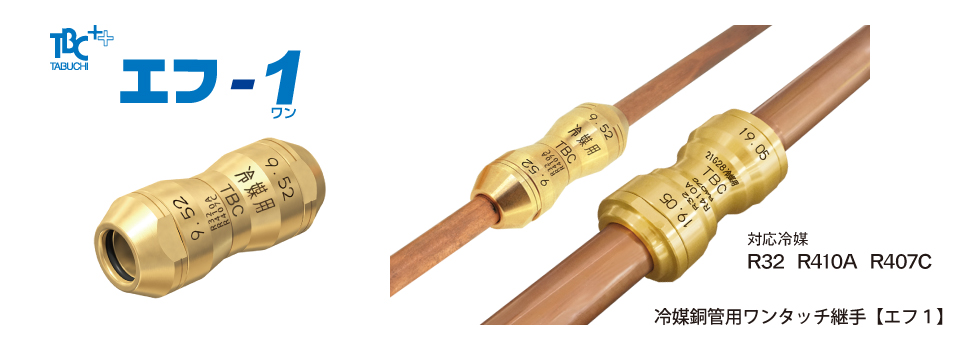

冷媒銅管用ワンタッチ継手 「エフ-1」

火や締付け工具を使わずワンタッチで接続 ~冷媒配管の新常識~

対応冷媒 R32 R410A R407C 冷媒銅管用ワンタッチ継手「エフ-1」 画像

冷媒銅管用ワンタッチ継手「エフ-1」は、火や締付け工具を使わず銅管を差し込んで接続するワンタッチ施工の冷媒銅管用火無し継手です。ワンタッチ挿入で施工が完了することにより、天井裏など狭いスペースで簡単に接続でき「狭所での苦慮」がなくなります。
従来のロウ付け施工で必要であった準備などの付帯作業がなくなり、施工時間を大幅に短縮します。

冷媒銅管用ワンタッチ継手「エフ-1」の対応冷媒は、R32・R410A・R407C
1/4"(2分)~1 1/8"(インチ1分)の8サイズをご用意しております。

1

特長

対応冷媒:R32・R410A・R407C JCDA0012認証品

  • 1

    火無し工法で、施工時間を短縮

    • ロウ付け不要で、火災や火傷の心配がありません。
    • 従来のロウ付け施工で必要だった防炎シートによる養生といった付帯作業が不要となり、施工時間を大幅に短縮します。
    • 火を使わないので、CO2は発生しません。
  • 2

    ワンタッチ継手

    • 銅管を差し込むだけのワンタッチ施工で、レンチ等での締め込み作業が不要です。(締付け工具が不要)
    • 特殊技能が不要で、技量に左右されず接続が可能。
  • 3

    冷媒漏れを防ぐ安心構造

    • 銅管に食い込み抜けないロックリング(材質:SUS304)と、Oリング(材質:HNBR)によるダブルシールで冷媒漏れの心配はありません。
    • ※ 材質:HNBR(水素化ニトリルゴム)は、耐冷媒性と耐冷凍機油性に優れています。
  • 4

    JCDA0012認証品

    • 日本銅センターによる規格認証品です。性能においては、ISO14903に基づいた性能試験をクリアしています。

2

仕様

冷媒銅管用ワンタッチ継手「エフ-1」の使用できる適用範囲

冷媒 R32 R410A R407C 銅管サイズ 6.35 9.52 12.7 15.88 19.05 22.22 25.4 28.58 31.75 38.1
冷媒温度 -40℃~+130℃ 肉厚
mm
JIS B 8607

0.8

1.0

1.2
1.0 1.10 1.35
最高使用圧力 4.3 Mpa 国土交通省仕様
1.05 1.2 1.35 1.55 1.70 2.00
適合銅管 JIS B 8607
国土交通省仕様
質別
○ , 1/2H 1/2H
形状
コイル管 直管 直管
  • ※上記範囲外での使用はしないでください。

3

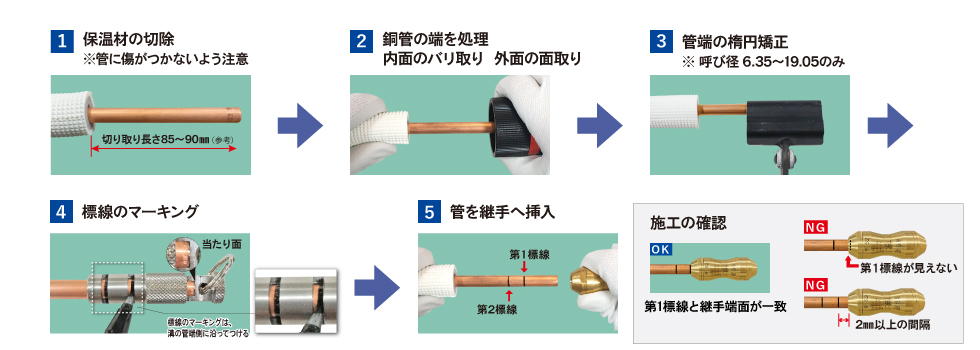

施工手順

火や締付け工具を使わずワンタッチで接続できる 冷媒銅管用ワンタッチ継手

1.保温剤の切除 ※管に傷がつかないよう注意 2.銅管の端を処理 内面のバリ取り 外面の面取り 3.管端の楕円矯正※呼び径 6.35~19.05のみ 4.標線のマーキング 5.管を継手へ挿入 施工の確認 OK:第1標線と継手端面が一致 NG:第1線が見えない、2mm以上の間隔
  • 1

    保温材を切り取り、銅管を切断する

    • 管に傷がつかないように保温材を切除し、 チューブカッターで銅管を切断する。
  • 2

    銅管端 内面のバリと外面の面取りをする

    • パイプリーマでバリ取りと外面の面取りをする。
    • ・バリ取りの屑は、管内に残らないように取り除く。
    • ・外面の面取りは、肉厚の半分程度が目安。
  • 3

    銅管端の楕円を矯正工具にて矯正する

    • ※呼び径6.35~19.05(1/4"~3/4")のみ
  • 4

    標線を2本マーキング

    • 標線ゲージを使い、油性ペンで2本の標線をマーキングする。
  • 5

    銅管を継手に差し込む

    • 銅管を継手の奥に当たるまで挿入します。
    • 適正目安:継手端面と第1標線が一致していると正常。

4

ラインアップ

  • ■ ソケット ※20mm保温カバー付き
型式
適用配管サイズ・呼び径 継手 外形サイズ (L×ΦA) 管挿入長さ(B)

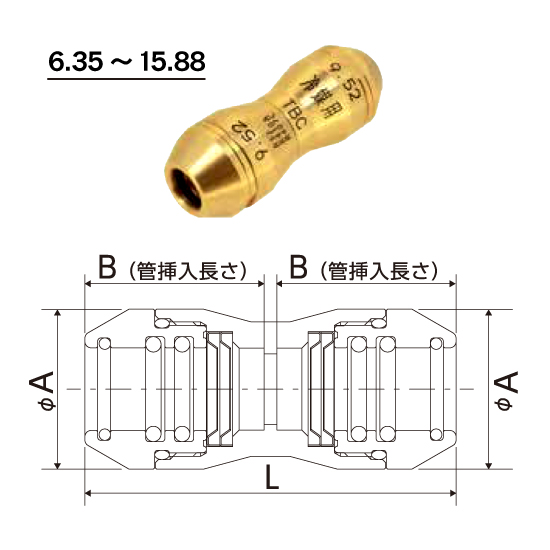

FOC-K635 6.35 mm (1/4) 58×20 mm 28 mm
FOC-K952 9.52 mm (3/8) 58×22 mm 28 mm
FOC-K127 12.7 mm (1/2) 58×25 mm 28 mm
FOC-K1588 15.88 mm (5/8) 58×28.5 mm 28 mm

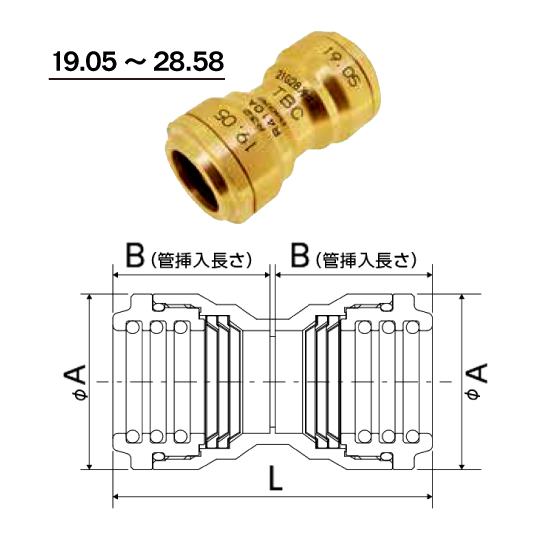

FOC-K1905 19.05 mm (3/4) 60×33 mm 29.5 mm
FOC-K2222 22.22 mm (7/8) 60×37 mm 29.5 mm
FOC-K2540 25.40 mm (1") 66×44 mm 32.5 mm
FOC-K2858 28.58 mm (1" 1/8) 69×46 mm 34 mm

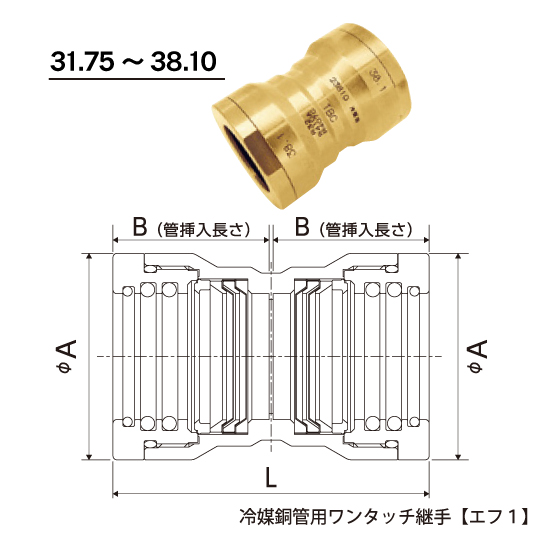

FOC-K3175 31.75 mm (1" 1/4) 80.5×52.5 mm 39.5 mm
FOC-K3810 38.10 mm (1" 1/2) 80.5×60 mm 39.5 mm
  • 製品図
  • 製品図
  • 製品図

5

オプション

冷媒銅管用ワンタッチ継手「エフ-1」の 専用の保温カバーと施工時の専用工具

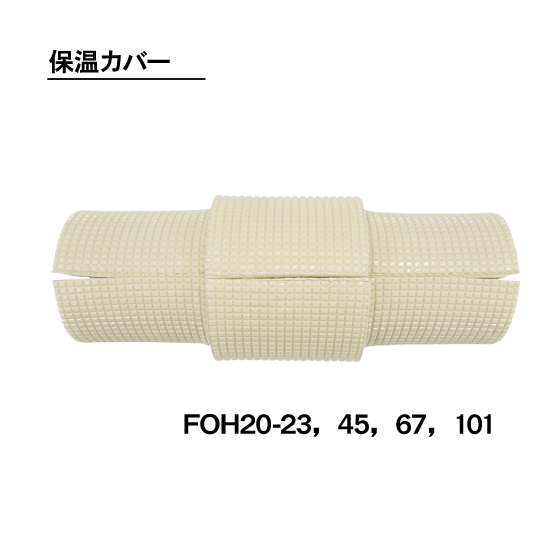

保温カバー

保温カバー FOH20-23, 45, 67, 101 FOH20-23 6.35、9.52用 厚み 20mm
FOH20-45 12.7、15.88用 厚み 20mm
FOH20-67 19.05、22.22用 厚み 20mm
FOH20-1011 25.4、28.58用 厚み 20mm

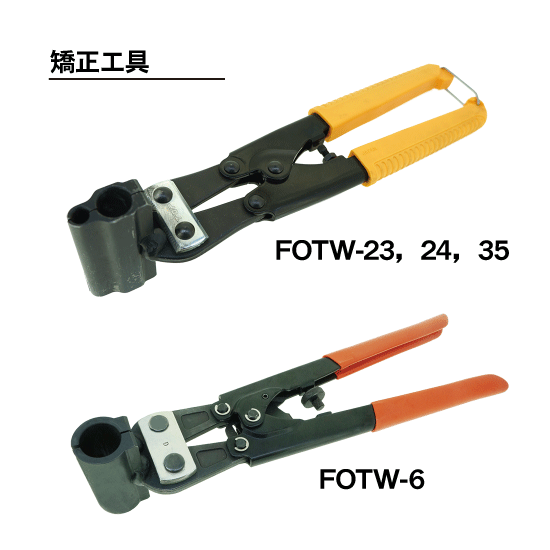

矯正工具
(接続部の銅管の楕円を矯正します ※6.35~19.05のみ)

FOTW-23 6.35、9.52用
FOTW-24 6.35、12.7用
FOTW-35 9.52、15.88用
FOTW-6 19.05用

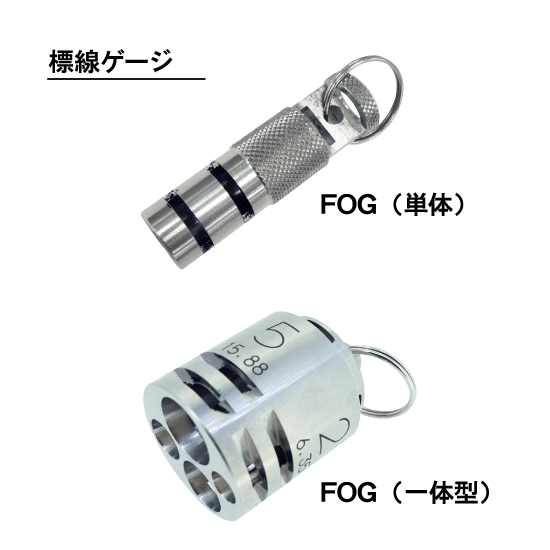

標線ゲージ
(接続部の挿入位置のマーキングに使います)

FOG-2 6.35用 単体
FOG-3 9.52用 単体
FOG-4 12.7用 単体
FOG-5 15.88用 単体
FOG-6 19.05用 単体
FOG-7 22.22用 単体
FOG-10 25.4用 単体
FOG-11 28.58用 単体
FOG-S FOG-2,3,4,5 の単体セット 単体
FOGI-2345 一体型 6.35~15.88用 一体型
